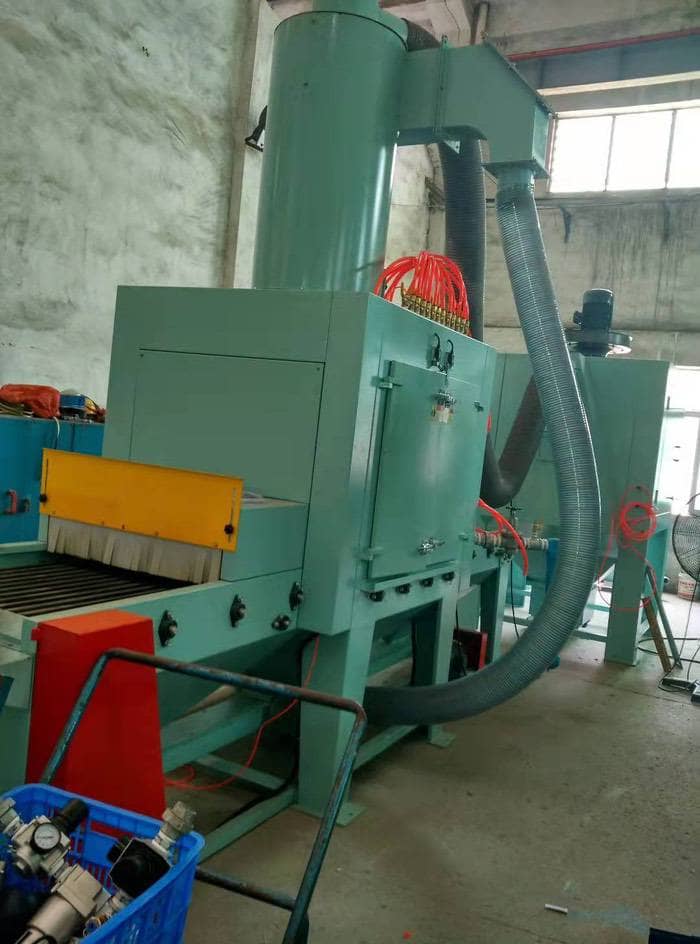

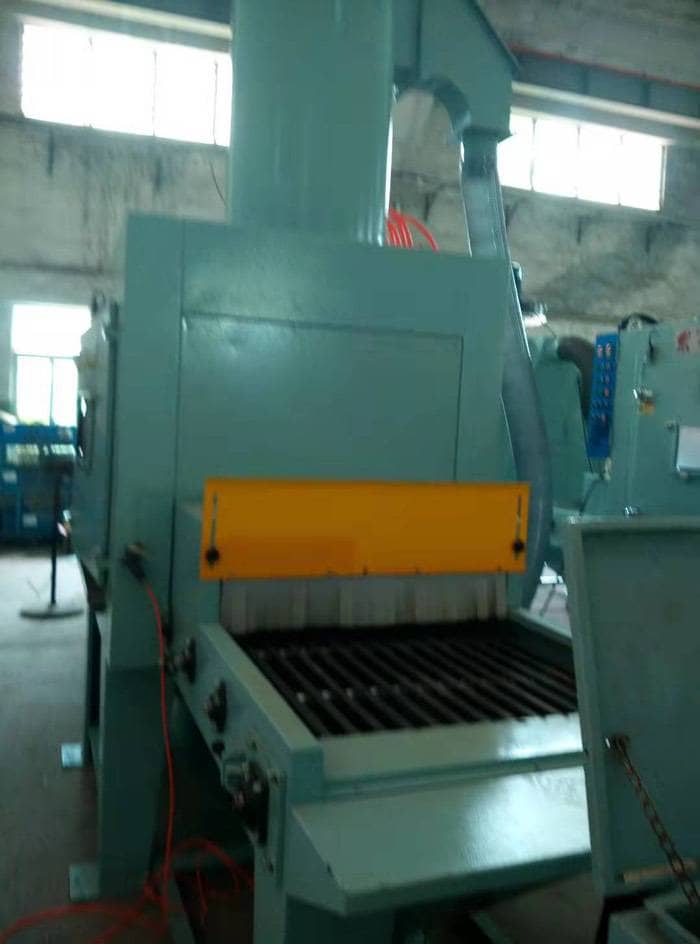

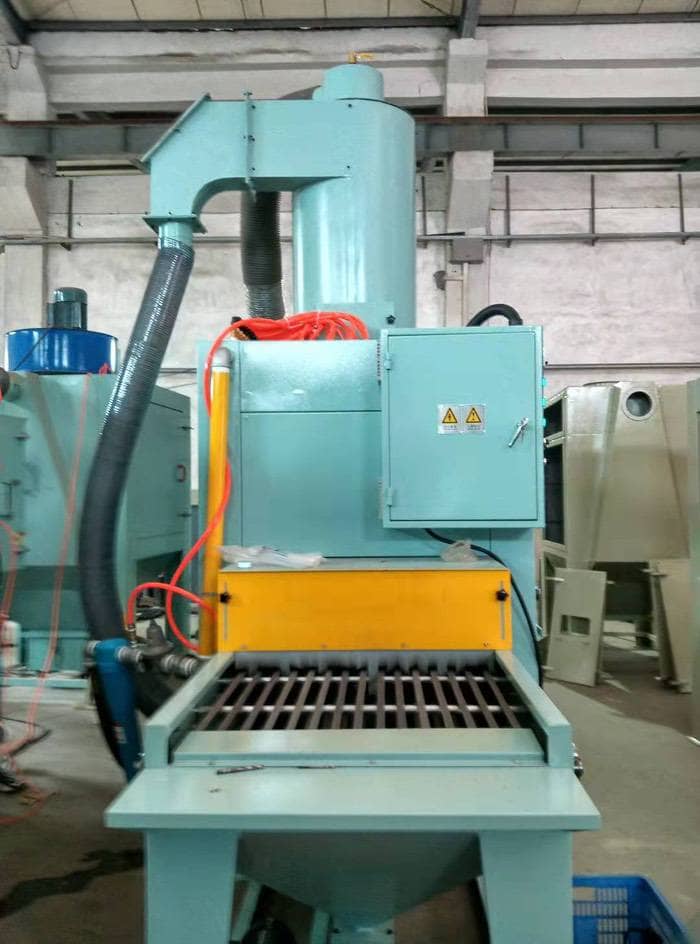

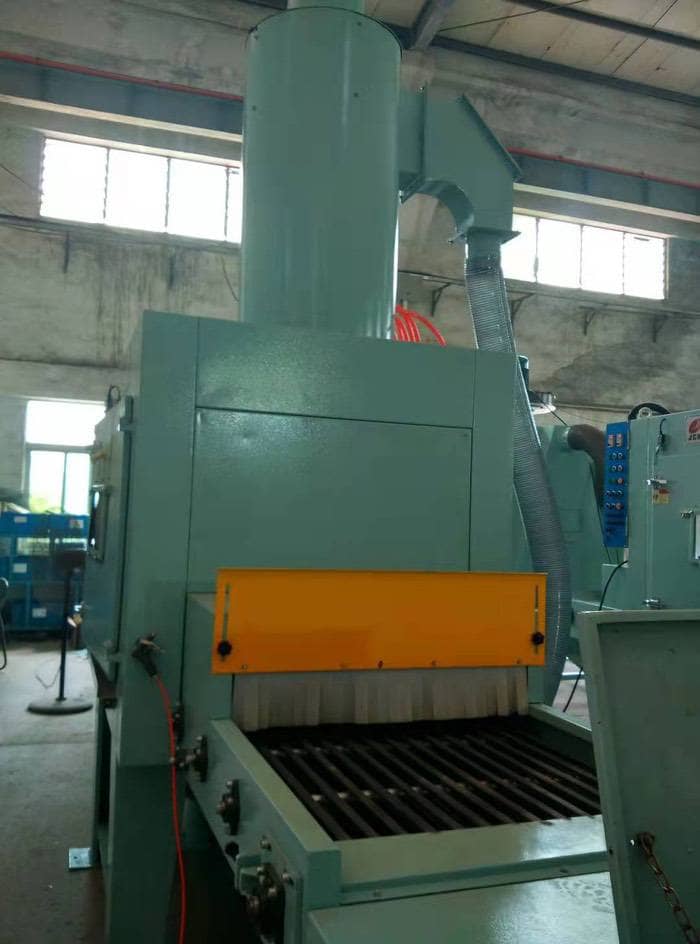

输送式自动喷砂机

本设备是根据我公司针对客户产品和处理要求而专门设计的双向输送式自动喷砂机，采用专业皮带直接携带治具输送工件，配置12支喷砂枪，设置1套喷枪摆动机构，带动喷枪做往复摆动形式喷砂加工作业，喷枪呈3排4列布置，设单独的调压阀调节12支喷砂枪的喷砂气压，在保证喷砂效果的同时，保证了喷砂加工的效率。通过机舱内调节挡板调控不同类型工件喷砂与非喷砂区域，其自动化程度较高。

该设备由主机、旋风分离器、除尘箱、空气压缩系统（客户自备）、电气系统等组成。本机喷砂加工输送线输送速度和喷枪摆动速度均采用变频调速,以满足客户对不同工件喷砂的要求。

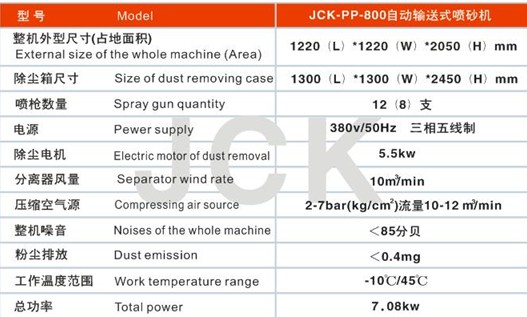

二．主要技术参数：

2.1工件最大外形尺寸:宽 ≤300mm

2.2适用范围：硬质合金刀片工件表面清理加工专用

2.3喷砂舱体尺寸:(长*宽*高) 1200*1450*2050(mm)

2.4气源压力：0.5-0.8Mpa

2.5耗气量：0.8m³/min/每支枪(压力为0.6Mpa时)

2.6除尘箱噪声：≤85分贝

2.7电源：380V/50HZ，三相五线制

2.8输送速度：0.5-3米/分钟以内可调(标准配置)

2.9最大工件重量：≤50Kg（注：其他需根据具体工件外型尺寸定）

2.10输送方式：专用皮带连续通过式输送

2.11除锈等级：Sa2.5～Sa3 (GB8923-1988)

2.12室内照明：采用0.01W节能投射灯1盏

2.13磨料种类：最佳为40-180#钢玉类磨料（使用其他种类磨料需注意调整配置）

2.14磨料回收方式：螺旋输送+气力方式回收

2.15 喷砂后工件表面清洁方式：压缩空气吹净

2.16 分离器：采用旋风分离器（分离效果好，喷枪出砂量大，加工效能高）

2.17 除尘箱：采用聚酯布袋滤尘，气动辅助手动振打清灰，除尘效果好

2.18 回砂管：采用专用回砂软管（美观，耐磨，装拆方便）

2.19 抽尘管：采用专用抽尘PVC胶管（耐磨，装拆方便，不受摆放场地条件约束）

2.20 喷砂舱体外配手动吹尘枪1支，主要用于调试、维护用

2.21人员分配：所以需2人操作(具体根据客户工件大小由客户自行确定)

2.22 装机功率：约7.5Kw（不含所需空压机功率）

特点：
1.采用三角皮带输送工件，不会积砂，皮带速度配合喷砂工艺要求可实现变频调速；
2.每支喷枪角度可自由调节枪架实现自动变频摇摆，并可定点喷砂，灵活性强，适用性广；
3.采用先进的上旋风分离系统配置，粉尘分离效果好，喷砂效率高；
4.采用PLC电气先进控制系统，自动化程度高，稳定性好、故障率低；
5.喷嘴采用特制高耐磨材料，适用寿命长；
6.独立的布袋式除尘系统，抽尘通风效果好；（也可选用：脉冲滤芯式除尘）
7.磨料回收采用螺旋输送及气力回收相结合，回收稳定性好；适应范围：适用于平板类、盘类、四方体、型材及其他异性工件的喷砂加工，
例如：平面不锈钢板材、普通钢板、玻璃钢板、石材、不粘锅、烤盘、多士炉、电脑机箱、功能DVD面板、笔记本、电脑主机板、装饰件、包牌徽章、通讯器材、铝板材、型材及其他异形件等。
